Подборка модулей для питания ESP32 от Li-Ion аккумуляторов. Все проверены в реальных проектах.

Не знаешь какой выбрать? Читай гайд по питанию ESP32.

Diymore 5V 2.4A Type-C — лучший выбор#

Diymore 5V 2.4A

Рекомендую! Всё в одном модуле — зарядка, защита, boost до 5V.

Характеристики:

  • Вход: Type-C, 5V
  • Выход: 5V / 2.4A (стабильные!)
  • Зарядка: до 2.4A
  • КПД: до 96%
  • Защита: перезаряд, переразряд, КЗ
  • Индикация: 4 светодиода (уровень заряда)
  • Размер: 17.5×10×6 мм

Почему он лучший:

  • Один модуль решает всё
  • Стабильные 5V на выходе → подаёшь на VIN ESP32
  • Компактный
  • Type-C — современно

Подключение:

Li-Ion 18650
├── (+) → + модуля
└── (-) → - модуля

Модуль 5V → VIN ESP32
Модуль GND → GND ESP32

Ссылки:

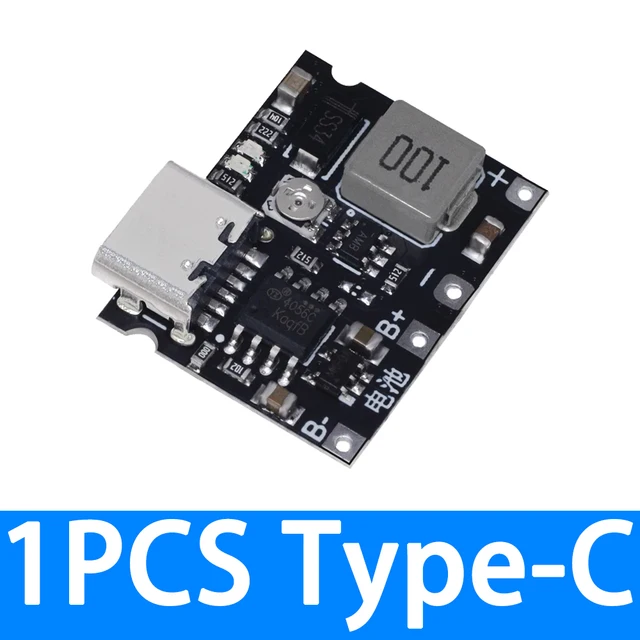

TP4056 + Boost 5V 1A — бюджетный вариант#

TP4056 Boost

Комбо-модуль: зарядка TP4056 + повышайка до 5V в одной плате.

Характеристики:

  • Вход: Type-C, 5V
  • Выход: 5V / 1A
  • Зарядка: TP4056
  • Защита: перезаряд, КЗ
  • Размер: ~20×20 мм

Плюсы:

  • Дешевле чем Diymore
  • Компактный
  • Всё в одном

Минусы:

  • Ток только 1A (для ESP32 хватит, но без запаса)
  • Качество зарядки среднее

Для кого:

Простые проекты — ESP32 + пара датчиков. Если нужен TFT дисплей или много светодиодов — бери Diymore.

Ссылки:

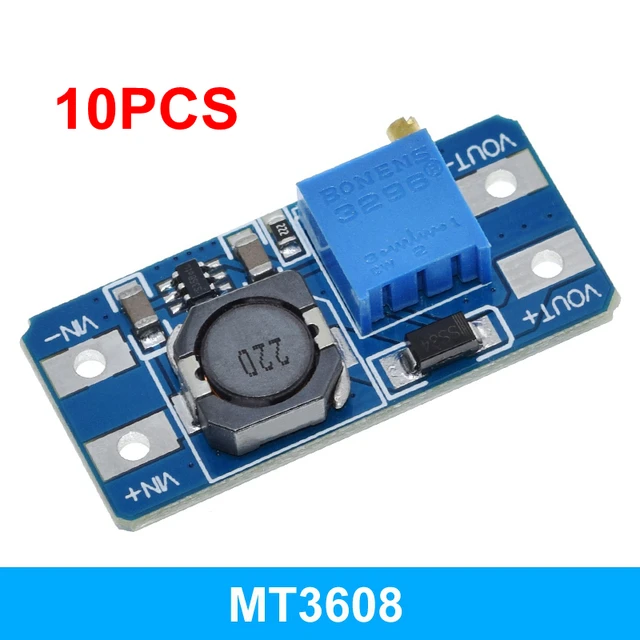

MT3608 DC-DC Boost — если уже есть TP4056#

MT3608

Повышающий преобразователь. Превращает плавающие 3.0-4.2V от TP4056 в стабильные 5V.

Характеристики:

  • Вход: 2V - 24V
  • Выход: 5V - 28V (настраивается потенциометром)
  • Ток: до 2A
  • КПД: до 96%
  • Размер: 37×17×14 мм

Как настроить:

  1. Подключи вход к источнику (или TP4056)
  2. Не подключай ESP32!
  3. Крути потенциометр против часовой (~20 оборотов)
  4. Измерь выход мультиметром
  5. Добейся ровно 5.0V
  6. Теперь можно подключать ESP32

⚠️ Важно: Настрой напряжение ДО подключения к ESP32! Можно случайно подать 12V и спалить плату.

Схема с TP4056:

18650 → TP4056 → MT3608 → ESP32
         B+/B-    IN+/IN-   VIN
                  OUT+/OUT-
                    ↓
               Настрой 5V!

Для кого:

У тебя уже есть TP4056 и не хочешь покупать новый модуль — добавь MT3608 и получишь стабильные 5V.

Ссылки:

Сравнение модулей#

МодульВыходТокВсё в одном?ЦенаРекомендация
Diymore 5V 2.4A5V стаб.2.4A✅ Да~150₽⭐ Лучший выбор
TP4056 + Boost5V стаб.1A✅ Да~80₽Бюджетный
MT3608Настраив.2A❌ Только boost~30₽Если есть TP4056
TP4056 (без boost)Плавающий!—❌~25₽⚠️ Не для ESP32

Что НЕ подходит для ESP32#

TP4056 без boost#

Выдаёт плавающее напряжение 3.0-4.2V — ESP32 будет работать нестабильно.

Модули только для зарядки#

Если в описании нет слов “boost”, “step-up”, “5V output” — скорее всего на выходе плавающее напряжение.

Схемы подключения#

Вариант 1: Diymore / TP4056+Boost (рекомендую)#

Li-Ion 18650
├── (+) → B+ модуля
└── (-) → B- модуля

Модуль:
├── 5V OUT → VIN ESP32
└── GND    → GND ESP32

Type-C → зарядка

Вариант 2: TP4056 + MT3608#

Li-Ion 18650
├── (+) → B+ TP4056
└── (-) → B- TP4056

TP4056:
├── OUT+ → VIN+ MT3608
└── OUT- → VIN- MT3608

MT3608 (настроен на 5V):
├── VOUT+ → VIN ESP32
└── VOUT- → GND ESP32

Раздел пополняется…
